隨著座艙語音交互、主動降噪（ANC）與分區音響的應用深化，A2B（Automotive Audio Bus）在整車中承擔了更多時序敏感、通道眾多的音頻傳輸任務。A2B以單對非屏蔽雙絞線實現音頻與控制的同步傳輸，具備約50 Mbps的帶寬與確定性、微秒級的逐跳時延，且各節點時鐘保持相位對齊，這使其非常適合多麥陣與分區播放等場景，但也對鏈路穩定性和時序一致性提出更嚴苛要求。真實車輛中，電源波動、EMC耦合與線束布局可能引發幀錯誤、鏈路重建或抖動累積，單靠靜態臺架往往難以捕獲并復現。為此，我們基于模塊化數據采集平臺，提供專注于A2B鏈路的無損接入、長時記錄與在線監聽方案，通過協議事件與音頻載荷的同步采集，建立“發現—定位—復核—優化”的閉環。
度緯科技方案以PXIe為核心，圍繞A2B鏈路開展采集與分析：在不改變?cè)嚥季€與負載關系的前提下旁路接入，實時獲取多節點上下行通道的有效載荷，并同步記錄關鍵協議行為（如幀錯、丟包與節點上線/重連時序）。所有數據以統一時基集中處理，可對頻譜、相位一致性、通道延時與事件時間線進行聯動分析；通過片段回放與A/B對比，工程師能夠驗證算法或硬件修復的實際收益，形成可追溯的調試證據。A2B總線在同一對線纜上同時承載音頻與控制/I2C信息的特性，使我們能夠把波形與協議側信息一體化呈現，顯著減少排障往返成本。
本測試系統可對A2B音頻鏈路進行數據采集與分析：覆蓋主從節點的上下行通道，支持多節點并行接入與實時監聽。采集卡對總線數據進行解幀、緩沖與通道級時間對齊，控制器完成大帶寬數據流的高速寫入、觸發錄制與可視化?；贏2B的幀結構與固定幀率（典型44.1/48 kHz幀時基）以及總線的高帶寬設計（約50 Mbps），系統可在不干擾鏈路的情況下持續留存關鍵片段，并輸出面向工程的KPI（幀錯率、重連次數、丟包峰值等），用以量化鏈路穩定性與音頻一致性。

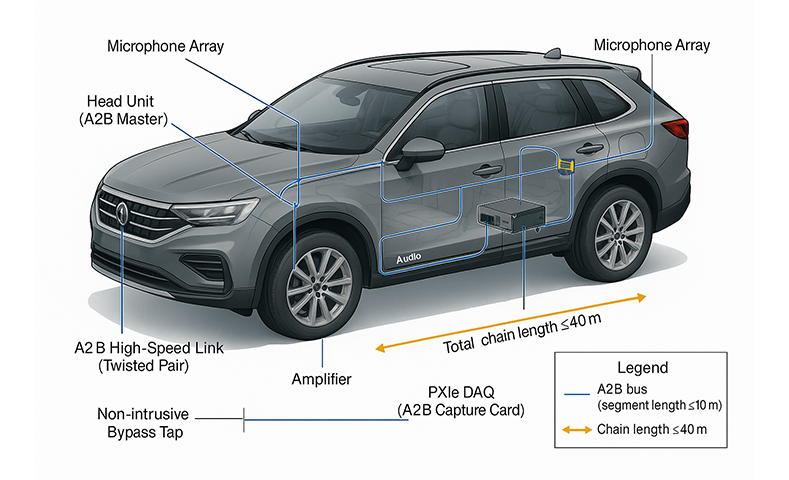

在本測試系統中，A2B音頻信號通過數據采集系統內的A2B采集卡完成無損接入與解幀?？刂破鲗?duì)音頻與協議事件統一打時間戳并在同一時間軸上集中處理，顯示模塊實時呈現通道電平、頻譜與片段導出，便于復盤與對比。系統采用點煙器接口供電，配合寬壓輸入與掉電緩沖設計，保障啟停工況與長時間記錄場景下的數據完整性與連續性。
本測試方案具備多項技術優勢，具體如下：
1、核心產品自研：自研PXIe控制器、固態存儲模塊與數據采集機框，驅動、GUI與協議解析深度整合，軟硬件一致性高，降低兼容性與維護成本。
2、單設備多節點音頻采集：?jiǎn)螜C(jī)支持最多10個節點、32通道A2B音頻并行采集，通道級同步，并與協議事件同屏顯示，快速定位問題源頭。
3、集成化存儲：16TB級PXIe固態存儲直掛機框，持續寫入帶寬>6GB/s，滿足長時、高帶寬記錄與零丟幀留存的要求。
4、系統集成度與可靠性：采集卡、控制器與存儲高度集成于PXIe抗震機箱，可增配連接器與線纜固定件降低顛簸導致的松脫風險，適配長時路試與耐久場景。
5、高性能數據處理：控制器提供高吞吐與低時延數據管線，支持多格式報告導出，提升跨團隊協作效率。
本測試方案核心測試設備為：PXIe控制器，存儲卡和A2B采集卡。具體設備介紹如下：

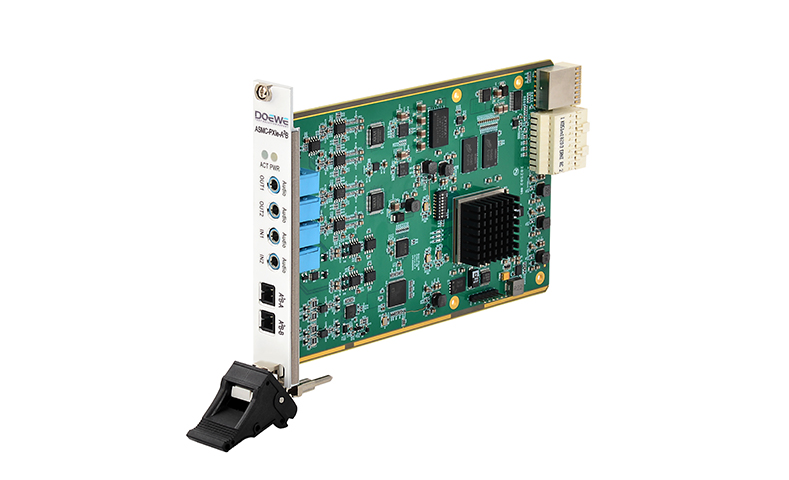

A2B采集卡：
ASMC-PXIe-A2B 采用 32-bit ΔΣ ADC/DAC，采樣率覆蓋 48/96/192/384/768 kHz，兼顧語音到高帶寬場景；在 48 kHz 下實現 >110 dB SNR、THD+N < –110 dB。板上集成 A2B 收發器（AD2428），支持最多 11 個節點（1 主 + 10 從）與 32 路上行/32 路下行通道，并支持最長約 40 m 的總線長度，適配整車菊花鏈拓?fù)??？峁?2 Vrms 模擬 I/O、3.5 mm TRS 兼容單端/差分輸入，同時內置 IEPE 恒流源并支持 TEDS 標識，便于與傳感器/治具協同。面向研發聯調與兼容性驗證，既可做總線波形采集，也支持節點級測試與信號注入，快速定位鏈路與音頻一致性問題。

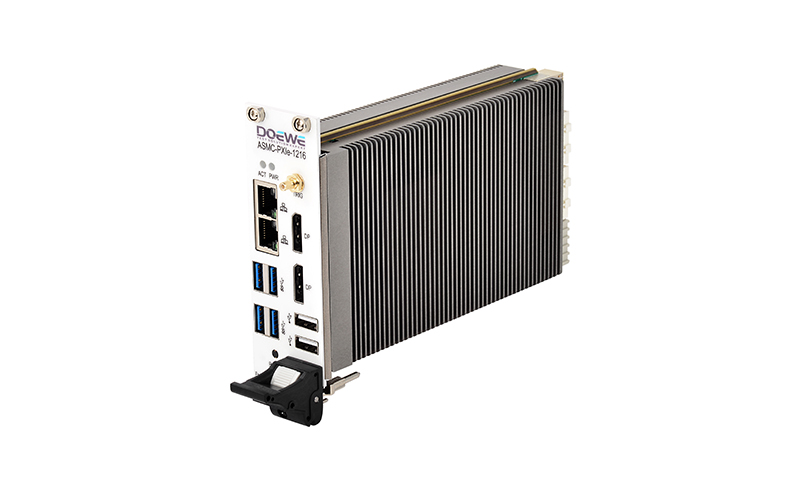

控制器：
ASMC-PXIe-1216 采用 Intel? Core? i7-6820EQ（2.8 GHz，四核八線程），3U 雙槽結構，提供 16 GB 內存（可擴展）、512 GB SSD、2×千兆以太網、4×USB3.0/2×USB2.0 與 DisplayPort（最高 3840×2160@60 Hz）。控制器內置 PCIe 交換與智能帶寬分配，可依據機箱 LINK 狀態在 2 路（1×x8 + 1×x16）/4 路（4×x4）模式間自適應切換；支持 P2P 直連，降低數據回環延遲與 CPU 負載，并提供功耗與溫度實時監測以保障長時穩定運行。SMB 觸發/背板觸發與最高對內 16 GB/s、對外 24 GB/s 的總線帶寬，為高速采集與回放提供余量。

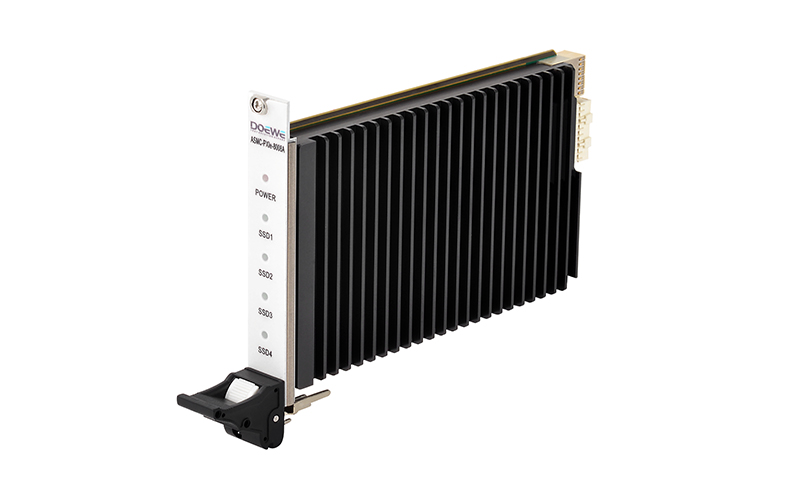

存儲卡：
ASMC-PXIe-8016 為 3U 單槽固態存儲模塊，容量最高 16 TB，PCIe x8 接口，典型連續讀/寫可達 6.67/6.53 GB/s，滿足長時高帶寬記錄與零丟幀留存需求?？ㄉ霞刹畚蛔R(shí)別，便于多卡部署時的定位與數據管理；支持能量（功耗）監測，用于運行狀態與可靠性評估；B 系列新增 P2P 直通傳輸，在同一交換芯片下實現模塊間低時延數據互聯。配合控制器的帶寬與觸發體系，可構建從采集到留存的高可靠數據鏈路。
本測試方案以“不打擾原車、還原真實鏈路”為原則，構建從問題捕獲、證據固化到復現驗證的閉環流程。通過非侵入式旁路、協議事件與音頻載荷的同步采集，以及長時高速存儲與可回放分析，系統在臺架與實車場景均可穩定實現多節點、長時、可復盤的A2B測評，顯著提升定位效率并量化優化收益。方案在協議完整性評估、證據鏈生成與團隊協同方面具備明顯優勢，為算法標定、硬件迭代與量產質檢提供持續支撐。
