一、數采系統的介紹
數據采集系統是一種綜合運用數據采集技術、計算機技術、傳感器技術和信號處理技術等信息技術的系統。主要是利用傳感器來采集對象信號的數據信息，并通過處理機制分析過濾數據和儲存數據。它能夠?qū)崟r、準確地采集各種類型的數據，包括模擬量和數字量，并將這些數據轉換為計算機或其他設備可以處理、傳輸或顯示的形式。
數據采集系統的工作原理通常包括以下幾個步驟：
- 信號采集：通過傳感器將監測到的物理量轉換為電信號或其他形式的信號。
- 信號調理：對采集到的信號進行放大、濾波、模數轉換等處理，使其符合計算機處理的要求。
- 數據分析與顯示：利用計算機搭配分析軟件對數據進行分析、處理和顯示，形成各種報表、圖表等可視化結果。
- 數據存儲：將處理后的數據存儲到計算機中，以便后續的分析和處理。
1.1數采系統的組成
數據采集系統通常由信號采集處理模塊、傳感器、計算機、數據處理分析軟件等部分組成。信號采集處理模塊負責接收傳感器傳來的信號，并將信號進行預處理，例如調理、濾波、轉換等，將其處理為軟件可分析的格式；傳感器則用于監測和感知各種物理量，如溫度、壓力、流量等，并將監測到的物理量轉換為電信號或其他形式的信號；計算機則負責作為數據處理分析軟件的載體，并還可充當數據存儲的工具；數據處理分析軟件則負責對數據進行分析、處理和顯示，以報表或圖表等形式更直觀的展現數據內容。
1.2數采系統的分類
數據采集系統可以根據不同的分類標準進行劃分：
1）按照部署方式：
集中式數據采集系統：數據采集任務由一個中心節點負責，其他節點將數據發送到該中心節點。適用于數據量較小、節點數量較少的場景。
分布式數據采集系統：數據采集任務分散到多個節點上，各節點獨立采集數據并可能進行初步處理。適用于數據量較大、節點數量較多、需要并行處理的場景。
2）按照采集數據類型：
結構化數據采集系統：主要采集存儲在關系型數據庫中的結構化數據。數據格式固定，易于處理和分析。
非結構化數據采集系統：采集文本、圖像、音頻、視頻等非結構化數據。數據格式多樣，處理和分析相對復雜。
3）按照應用場景：
工業數據采集系統：應用于工業自動化、智能制造等領域，采集生產線上的各種參數。強調實時性、可靠性和穩定性。
環境監測數據采集系統：應用于環境保護、氣象監測等領域，采集環境參數（如溫度、濕度、空氣質量等）。強調長期運行、數據準確性和可靠性。
智能物聯網數據采集系統：應用于智能家居、智慧城市等領域，采集各種智能設備的狀態和數據。強調互聯互通、數據共享和智能化處理。
1.3數采系統的應用領域
工業領域：用于生產線的監控與自動化控制，提高生產效率。
環境保護和監測領域：用于監測空氣質量、水質、噪音等指標，為政府和相關機構提供決策支持。
農業領域：用于監測土壤濕度、溫度、光照等環境因素，幫助農民優化灌溉、施肥和種植方案。
醫療領域：用于監測病人的生理指標，如心率、血壓、體溫等，為醫護人員提供及時的醫療信息。
交通管理領域：用于監測交通流量、車輛速度、路況等信息，優化交通信號，提升道路通行效率。
二、典型應用
1. 環境監測：空氣質量監測網絡
應用場景：
空氣質量監測站是現代城市環境保護的重要組成部分，通過對大氣中PM2.5、PM10、二氧化硫、二氧化氮、臭氧等污染物的實時監測，為政府決策、公眾健康預警提供科學依據。
數據采集系統通過傳感器網絡實時捕捉環境參數，數據采集器將這些模擬信號轉換為數字信號，并依據預設的時間間隔或觸發條件，將數據上傳至服務器。服務器利用大數據分析和機器學習算法，對海量數據進行處理，識別污染趨勢，預測空氣質量變化。
所用設備：
激光散射式顆粒物傳感器：用于檢測PM2.5、PM10等顆粒物濃度。
電化學傳感器：用于監測二氧化硫、二氧化氮、臭氧等氣體污染物的濃度。
氣象站：包括風速風向傳感器、溫濕度傳感器等，用于收集氣象數據。
數據采集器：集成多通道模擬/數字輸入，負責收集傳感器數據，并通過4G/5G網絡傳輸至數據中心。

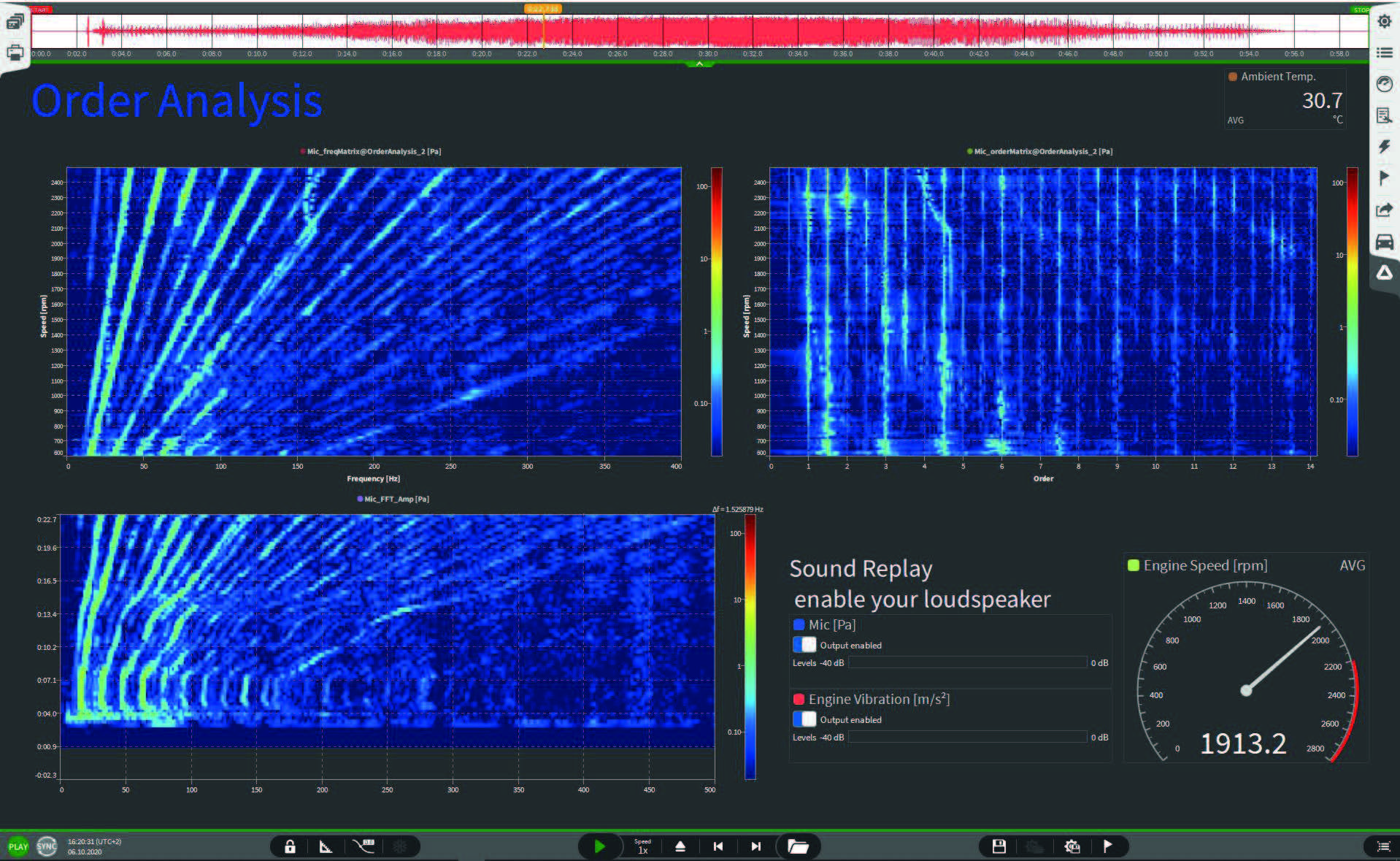

2. 工業測量：階次分析
應用場景：
階次分析是一個將頻譜及時間歷程與旋轉部件的RPM（每分鐘轉數）關聯起來的工具，用于揭示振動與噪聲機理。在旋轉和往復式機械中，載荷的變動和運動部件的缺陷會引起振動，并相應地輻射噪聲。振動的形態與機械運動及靜止部件的結構特性有關，而階次分析能夠?qū)⑦@些振動和噪聲信號與旋轉部件的轉速聯系起來，從而揭示其內在機理。
在旋轉機械的啟動和停止階段，很容易發生故障，或隱藏的缺陷。因此可以使用數采設備采集旋轉機械的振動信號或聲音信號，利用數采設備的階次分析功能，可通過跟蹤轉速和頻率，來分析出設備在不同轉速工況的運行情況。
可根據采集到的脈沖信號，計算出設備的轉速曲線。轉速曲線描述了設備轉速隨時間的變化情況。根據轉速曲線，可進一步計算出設備角度變化曲線。角度變化曲線描述了設備旋轉角度隨時間的變化情況等。

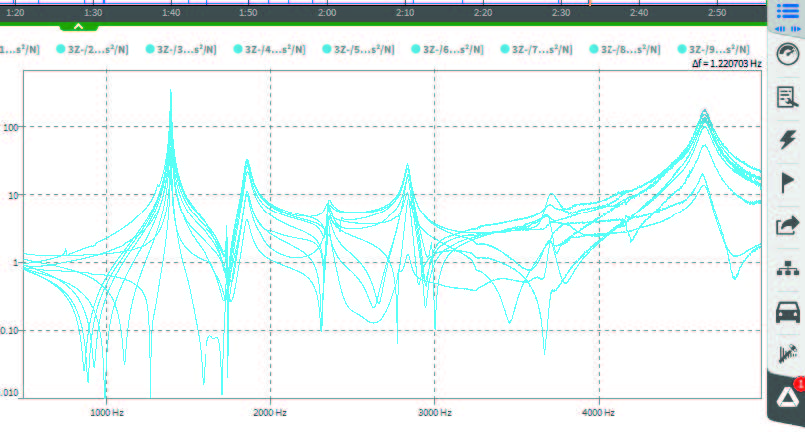

3. 模態測試：模態分析
應用場景：
模態測試是一種對結構動態特性進行深入探究的關鍵工程測試技術，其重點在于分析結構的固有頻率、模態阻尼、模態振型等核心參數。這些參數在結構動態設計、故障診斷以及損傷識別等方面具有不可忽視的重要性。
可通過激勵裝置對被測結構施加一個可控的激勵信號，這激勵可以是聲波、機械沖擊、電磁激振等，使其產生振動。再使用傳感器（如加速度計、位移計等）捕捉結構的振動響應，測量出結構的振動位移、速度或加速度。最后利用數采設備將傳感器的信號采集記錄，通過將數據處理和分析后可建立模態模型，模態模型可用于預測物理結構在不同條件下的動力響應。
4. 智慧農業：農田環境監測系統
應用場景：
農田環境監測系統用于實時監測農田的土壤濕度、溫度、光照強度等環境參數，為精準農業提供數據支持。
農田中的各類傳感器實時采集環境參數，數據采集器將這些數據轉換為數字信號，并通過無線傳輸模塊發送至數據中心。數據中心對接收到的數據進行處理和分析，為農民提供精準的農業管理建議。
所用設備：
土壤濕度傳感器：用于測量土壤中的水分含量。
溫度傳感器：測量農田環境及土壤的溫度。
光照強度傳感器：監測農田的光照條件。
數據采集器與無線傳輸模塊：收集傳感器數據，并通過無線網絡傳輸至數據中心。
5. 航空航天：風洞測試
風洞測試是在風洞中安置飛行器或其他物體的模型，通過人為制造氣流流過模型，以此模擬空中各種復雜的飛行狀態，并獲取試驗數據。在飛機整機或零部件的空氣動力學測試中，先通過設置風洞中的風流參數來模擬真實的大氣環境，如風速、風向、溫度、濕度等。再利用數采設備通過在被測物上安裝大量的傳感器，來記錄和分析實驗過程中產生的各種數據。
數采設備在風洞實驗中扮演著至關重要的角色。它不僅能夠?qū)崟r、準確地記錄實驗數據，還能夠提供高精度、高靈敏度的測量能力，確保實驗結果的準確性和可靠性。
由于風洞測試中存在大量的傳感器，以及信號的高動態范圍和高采樣率，因此在測試過程中，所有信號的同步采集和同步存儲極為重要。數采設備的高精度采樣率和多通道同步采集顯得尤為重要，另外還要保證設備可以在惡劣環境中可靠使用。所以風洞實驗對數采設備的功能性和穩定性都提出了較高的要求。
6. 智慧城市：交通流量監測與智能調度
應用場景：
在智慧城市中，數據采集系統用于監測交通流量、車速等交通參數，為智能交通管理和調度提供數據支持。
數采設備通過視頻監控攝像頭捕捉交通場景的視頻圖像，圖像識別與處理算法對視頻圖像進行處理和分析，提取出交通參數。這些參數被數據采集設備收集并傳輸至數據中心。數據中心對這些數據進行處理和分析，為智能交通管理和調度提供決策支持。
所用設備：
視頻監控攝像頭：用于捕捉交通場景的視頻圖像。
圖像識別與處理算法：從視頻圖像中提取交通參數，如車輛數量、車速等。
數據采集與傳輸設備：收集處理后的數據，并通過無線網絡傳輸至數據中心。
