數采系統（數據采集系統）在現代測試與測量中扮演著非常重要的角色，承載著對高精度數據的采集、處理與分析的關鍵任務。隨著計算機技術、總線技術以及通信技術的飛速發展，數據采集系統的硬件架構經歷了從早期的基礎架構到如今高性能、低延遲架構的演變過程。目前，常見的數采系統架構主要有四大類：cPCI、cPCIe、PXI 和 PXIe。這些系統架構在性能、帶寬、模塊化能力和應用領域上具有各自的特點與優勢。本文將介紹它們的發展過程以及各自的特點，并分析其在現代測試應用中的作用和前景。

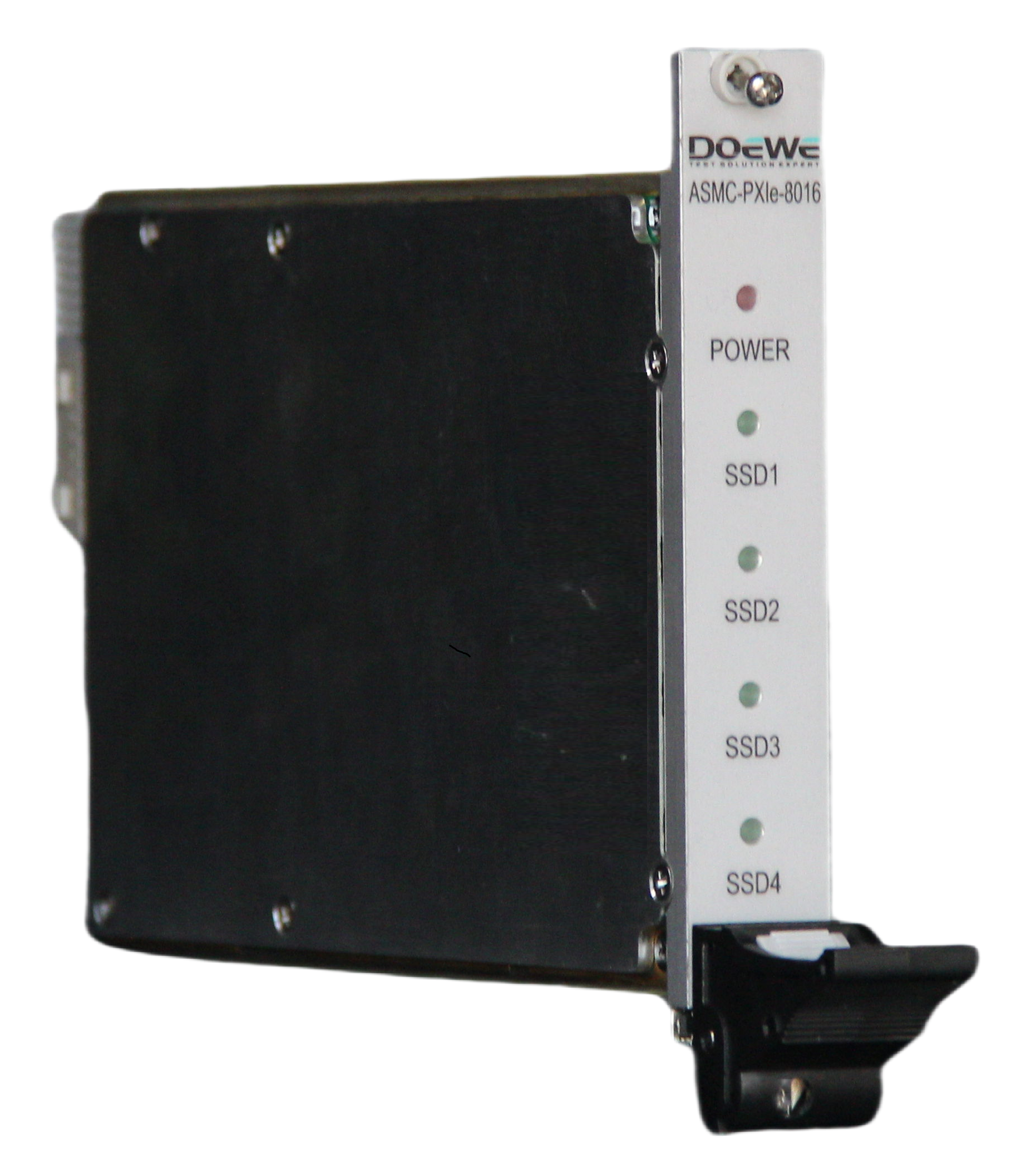

圖1 PXIe 存儲卡
cPCI（CompactPCI）
cPCI（CompactPCI）最早出現在1994年，由PCI標準演變而來，旨在彌補傳統計算機系統在工業自動化、測試測量以及嵌入式領域中的一些局限性。與傳統的計算機架構相比，cPCI采用了標準的PCI總線，并對硬件進行了多方面的改進，使其能夠更好地適應工業和嵌入式系統的嚴苛要求。cPCI的設計注重抗干擾能力和穩定性，尤其適合在工業、軍事等高要求的應用環境中使用，因此在這些領域得到了廣泛應用。
作為一種模塊化架構，cPCI具有很高的靈活性。用戶可以根據需求通過插槽擴展系統功能，使得在實際應用中能夠更為便捷地進行系統升級和維護。然而，隨著應用需求的不斷提升，cPCI在數據傳輸速率和擴展能力等方面逐漸暴露出一些瓶頸：cPCI不支持熱插拔，也無法做到板卡間的相互同步。這也促使了新一代高性能數采系統架構的誕生。
PXI（PCI eXtensions for Instrumentation）
為了克服cPCI的一些局限性，PXI（PCI eXtensions for Instrumentation）出現了。PXI是由National Instruments（NI）在1997年提出的，并在cPCI的基礎上進行了重大優化。 PXI不僅繼承了cPCI的模塊化架構，還引入了更先進的高速背板通信技術和精確的時鐘同步機制，大幅提升了系統的擴展性、帶寬和實時性能。
PXI的最大創新之一便是引入了高速時鐘信號和同步功能，它確保了系統內多個模塊之間能夠以極高的精度進行同步，從而實現更高效的協調工作。這一特性特別適用于高性能數據采集、復雜信號分析以及精密測試等應用場景，滿足了實時數據處理的需求。除此之外，PXI還支持更廣泛的測量模塊種類，使其在實驗室測試、自動化測試以及工業監控等多個領域中得到了廣泛應用，成為高端測試系統的標準架構之一。
然而，雖然PXI在架構上進行了許多優化，但它依然沿用了PCI總線的傳輸協議，這意味著它繼承了PCI的局限性。具體來說，PXI在數據傳輸速率和帶寬方面依然存在很多限制，無法與最新的傳輸技術相比。此外，PCI協議本身并不支持熱插拔，因此PXI系統也同樣無法實現這一功能。這些技術限制在具體應用中可能會成為系統擴展和實時響應的瓶頸。

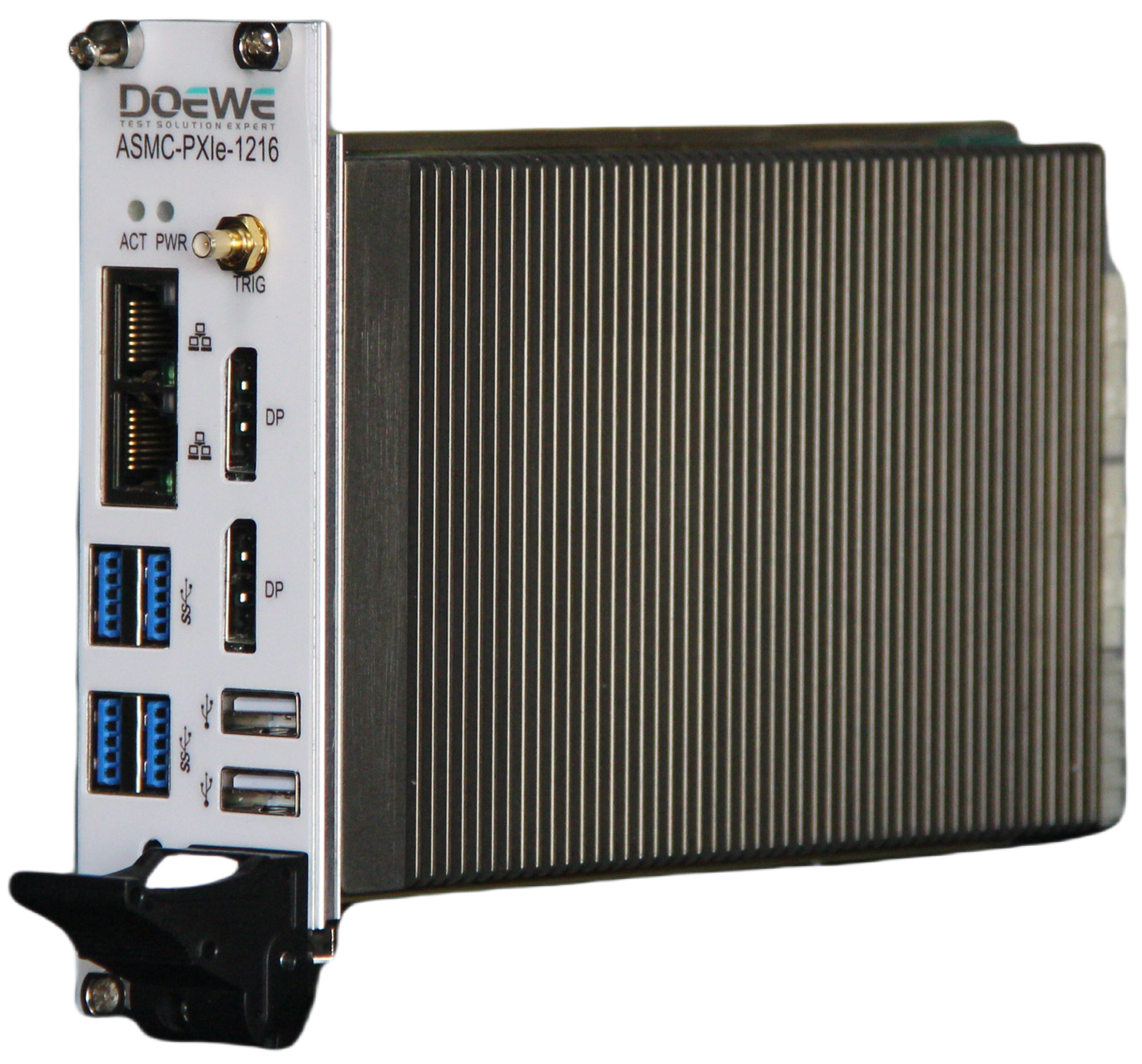

圖2 PXIe板卡
cPCIe（CompactPCI Express）
隨著計算機總線技術的不斷發展，cPCIe（CompactPCI Express）作為cPCI的升級版應運而生。cPCIe引入了先進的PCI Express（PCIe）技術，顯著提升了系統的帶寬、延遲和擴展性，特別適用于需要高速數據傳輸的應用場景。與傳統的cPCI不同，cPCIe采用了點對點連接方式，支持更高速、低延遲的數據傳輸，從而極大地提升了系統整體性能。cPCIe自2005年發布以來，其兼容現有計算機主板上的PCIe插槽，使其更好地與現代計算機架構集成，增強了適應性和靈活性。
cPCIe的推出為大規模數據采集、實時信號處理和精密測試等應用場景提供了更強大的支持。相比于傳統的cPCI，cPCIe能夠處理更多的傳感器和信號通道，并支持更大規模的系統擴展，滿足了更高性能和更復雜任務的需求。尤其在大規模數據采集、實時信號處理和精密儀器測試等對數據帶寬要求較高的領域，cPCIe展現了優異的性能，成為這些應用的理想選擇。通過顯著提升性能和擴展能力，cPCIe不僅滿足了苛刻的應用需求，還使得復雜任務的處理變得更加高效和可靠。
盡管cPCIe在許多方面都優于傳統的cPCI和PXI系統，但它仍有一些不足之處。一個主要的限制是，cPCIe無法像PXI系統那樣提供板卡間的高精度同步。PXI（PCI eXtensions for Instrumentation）作為一種專為測試和測量應用設計的標準，支持高精度的時鐘同步和觸發機制，使得多卡系統能夠精確協同工作。這種同步能力在需要多通道協同操作的應用中，尤其是實時信號處理和大規模數據采集場景中至關重要。然而，cPCIe主要側重于提供更高的數據傳輸速率和擴展性，對于板卡間的同步控制支持較弱，導致其在某些高精度同步應用中無法完全替代PXI系統。

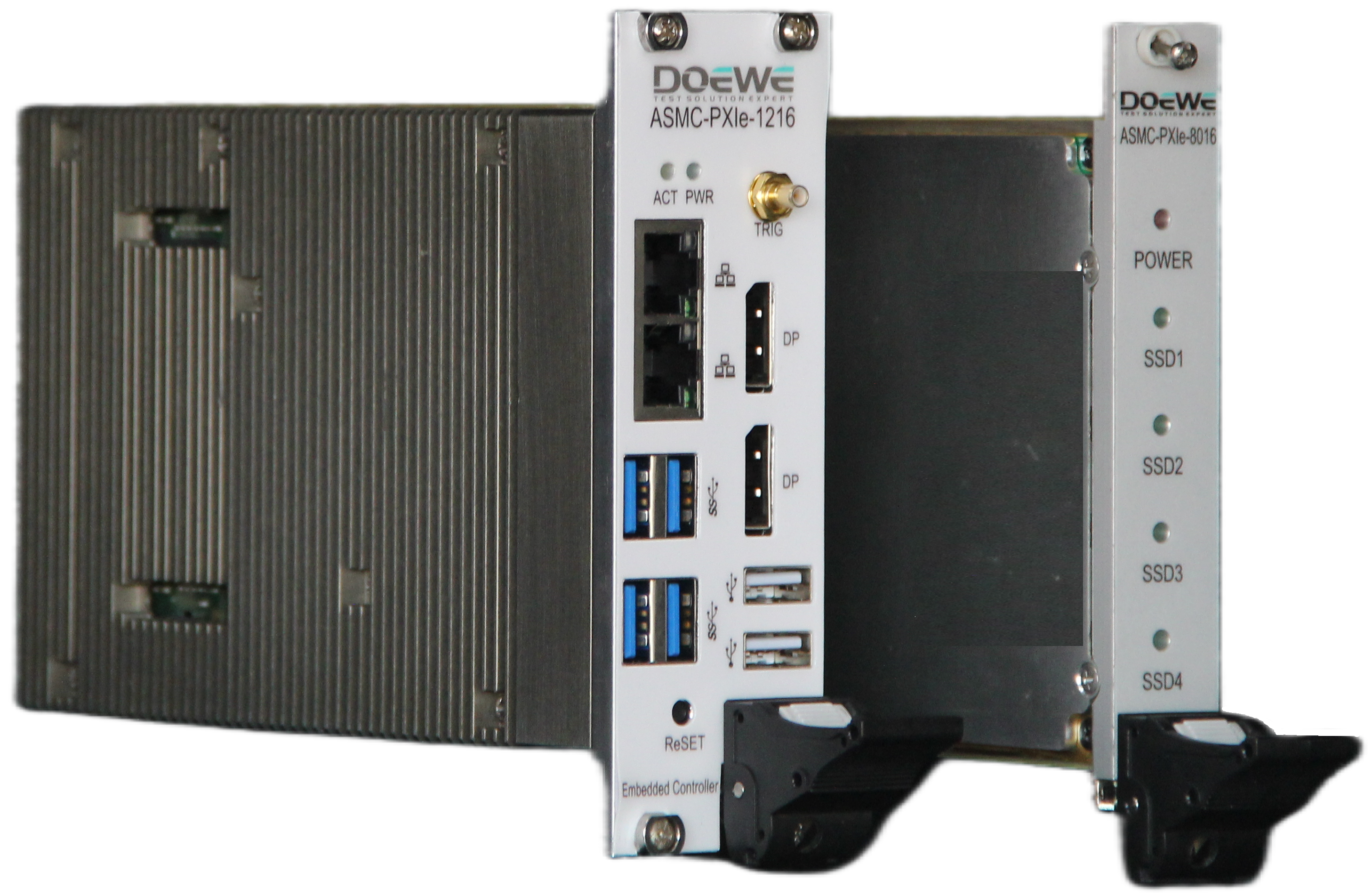

圖3 PXIe 控制器
PXIe（PXI Express）
PXIe（PXI Express）是PXI標準的進一步升級版，于2005年發布，采用了PCI Express的高速連接技術。相比傳統的PXI，PXIe提供了更高的帶寬和更低的延遲，顯著提升了數據傳輸速率，能夠滿足更高實時性的數據采集和處理需求。PXIe通過采用PCIe的點對點連接方式，不僅提高了單卡的性能，也增強了多卡協同工作的能力。
PXIe的問世大大提升了PXI系統的性能，尤其在處理高頻信號采集、大數據量處理以及多模塊協同工作等復雜應用中，表現尤為出色。它繼承了PXI標準的模塊化設計、靈活性以及精準的板卡間同步優勢，同時支持更高的吞吐量和更多的功能，使得其在高端測試、測量以及復雜系統集成領域中得到了廣泛應用。PXIe的高性能和高度的可擴展性，使其成為許多需要高精度、高吞吐量的測試與測量系統的首選架構，特別是在航空航天、汽車電子、通信和半導體等行業中。
PXIe（PXI Express）通過其獨特的技術優勢，快速占據了高端測試與測量系統的主流地位，成為許多行業中對精度、帶寬和實時性要求極高應用的理想選擇。然而，與cPCIe相比，PXIe盡管在板卡間同步方面具有明顯的優勢，但也存在一定的性能權衡。由于PXIe增加了額外的同步機制和時鐘信號管理，這些功能在保證板卡間高精度協同工作的同時，也使得每個槽位的數據傳輸速率往往低于cPCIe。因此，盡管PXIe在多卡同步和復雜系統集成中表現出色，但在某些對帶寬要求極高的應用場景中，cPCIe依然具有不可替代的優勢。

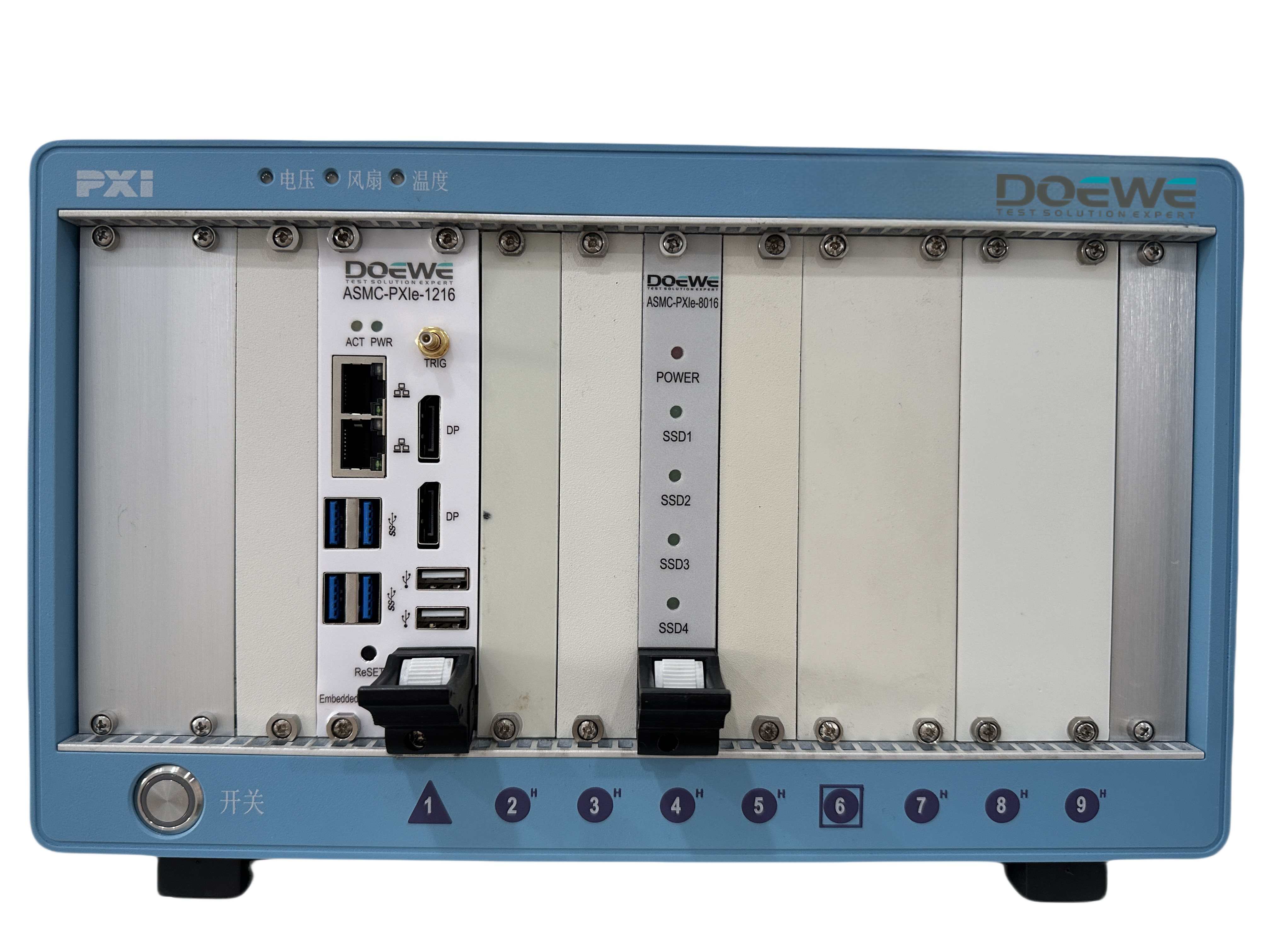

圖4 PXIe機框
結語
cPCIe和PXIe各有其適用的優勢和特點。在選擇數采系統時，需要根據具體應用的需求來決定哪種架構更為合適。對于需要大規模數據傳輸且對同步要求相對較低的應用，cPCIe無疑是一個理想選擇。而對于那些需要多卡協同工作、高精度同步的高端測試和測量系統，PXIe則更具優勢。
從cPCI到PXI，再到cPCIe和PXIe，數采系統的演化歷程不僅見證了計算機總線技術的不斷進步，也反映了測試與測量需求的日益提高。每一代技術在前一代的基礎上進行優化，提供了更高的帶寬、更優的同步性能以及更強的系統擴展能力。隨著數據采集系統性能的持續提升，未來的數采系統將朝著更加模塊化、智能化的方向發展。這些系統將能夠更好地應對日益復雜和高精度的測試需求，滿足不同領域中對實時性、帶寬、精度等多方面要求的挑戰，推動科技創新和行業發展。
